拉西環填料
Rasching ring

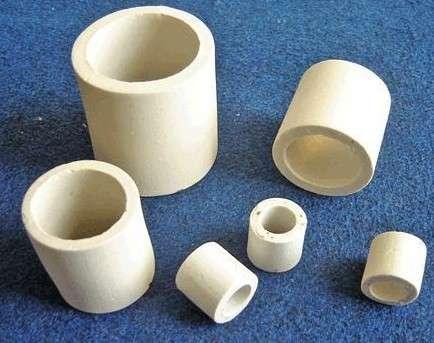

拉西環填料是工業上早使用的一種人造填料。通常用陶瓷或金屬片做成,其高度與直徑相等,常用的尺寸為25mm~75mm(亦有小至6mm,大至150mm的)。陶瓷壁厚為2.5mm~9.5mm,金屬環為0.8mm~1.6mm,在強度許可的情況下,環的壁應盡量減薄。拉西環雖然傳質性能不理想,但由于結構簡單,制造容易,價格較低,仍為一些工廠采用。
由于拉西環填料開孔率高,空隙大,通量大,阻力小,使得填料塔內的氣體和液體能夠自由通過,填料層內的氣體和液體分布情況較為良好,尤其是填料環內表面容易被液體濕潤,無論其方位如何,淋灑到填料上的液體,有的沿外壁流動,有的沿內壁流動。這樣,液體分散度,填料內表面的利用率提高。因此不但具有較大的通過能力和較低的壓降,而且塔的傳質分離效率也高。
拉西環是塔填料歷史上早的、具有固定幾何形狀的環形填料,其特點是:填料環的外徑與高度相等,結構簡單,價廉,但存在液體分布不均勻和嚴重的壁流溝流現象等據點?,F(xiàn)在一般用耐腐蝕的陶瓷拉西環在制酸工業中使用。在主要作用是提供氣液兩相足夠的接觸表面。但現在一般都用其版--鮑爾環
拉西環填料相關內容概述: 它是外徑與高相等的圓環形填料,多用陶瓷制,亦有用金屬、石墨、塑料制。常用的外徑自25至80mm(亦有大至150mm,小至6mm的),瓷環壁厚自2.5至9.5mm,金屬環壁厚自0.8至1.6mm。Raschig環構造簡單,價格低,但與他種填料相比,氣體通過能力低,傳質效能低(尤其在低壓降范圍內),故已漸少用。
拉西環填料是在1914年被F.Rasching開發出來的。它是早被發明出來的一種具有固定幾何形狀的散堆填料。它的外形簡單,高度與直徑的尺寸相等。大尺寸的拉西環(100MM以上)一般采用整砌方式規則填充,而75mm尺寸以下的拉西環一般采用亂堆方式裝填。拉西環填料的材質分為:金屬拉西環,陶瓷拉西環,塑料拉西環等。
